概述

DTJ型電壓自動調節器是專為直流合閘電源設計制造的一種調壓裝置。在直流合閘電源（直流屏）中，其控制母線（KM）的電壓是由充電機或電池組通過降壓硅鏈提供的，并要求控制母線的工作電壓相對穩定在某一值上。為此，通常采用手動調節硅鏈電壓的方法來滿足這一要求。這給使用者帶來諸多不便，而DTJ系列電壓自動調節器既可以手動調節又可以自動調節，它的使用提高了整機的可靠性。該調節器還從線路上考慮了繼電器的消弧問題，從而大大的提高了繼電器觸頭的使用壽命。使調節器的可靠性、穩定性得以提高。

工作原理

該調節器對控制母線電壓進行采樣，與預先設定的控制母線電壓進行比較，并對電壓比較器的輸出狀態進行邏輯處理，產生輸出信號推出執行元件（繼電器），對穩壓硅鏈各組進行通斷切換，從而達到母線電壓自動調節的目的。

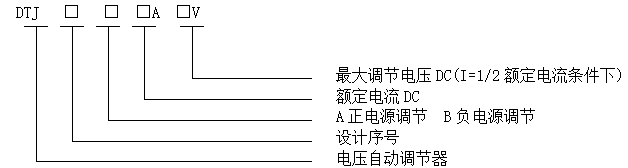

型號說明

技術參數

電壓控制范圍：DC215V-255V（配220V直流屏）

　　　　　　　DC105V-135V（配110V直流屏）

電壓控制精度：五擋控制精度  初控電壓±5V

　　　　　　　七擋控制精度  初控電壓±3V

額定電流：20—100A

控制器功耗：<3W

動作時間：硅鏈兩次切換較小動作間隔1到2秒

使用條件

環境溫度：-40°— +40°

環境濕度：相對溫度<85%

環境高度：海拔<2000米

工作場所：無腐蝕性和易燃性氣體
